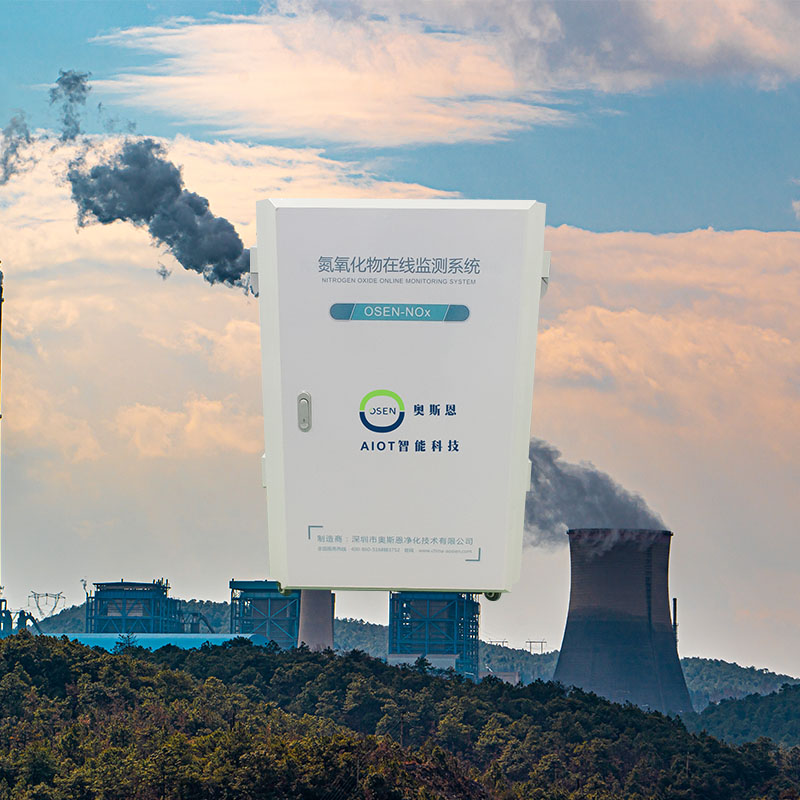

氮氧化物在线监测系统的原理介绍

氮氧化物在线监测系统适用于低粉尘、高温度、高湿度场合的气体检测分析,若被测气体的粉尘含量高,需要选配自动反吹系统或预留反吹接口定期接入压缩空气进行反吹,否则需要定期手动维护清洗粉尘过滤器。 气体预处理系统内置双级电子冷凝除湿系统和0.5米精细粉尘过滤取样头(法兰安装),采样距离40米,自动降温、自动排水、过滤焦油。对于易溶于水的气体检测分析和冬天室外结冰环境,防止采样管路结冰,需选择保温和电伴热恒温控制系统。如果对被测气体的干燥度和洁净度要求很高,请选择TH-3000系列,含保温和电伴热恒温控制系统、双级高效压缩机水冷除湿系统,可以将气体的露点稳定控制在4℃或5℃。


主要原理是:采样单元采集现场的烟气或被测气体,预处理单元对气体进行降温、除湿、过滤粉尘,并将被测气体的温度和湿度恒定在一定范围,气体检测单元检测分析被输送过来的气体,在显示屏上实时显示被测气体浓度,并将数据信号向外传输到PLC或者电脑等终端,也可以通过无线GPRS(DTU)或网络传输到各地环保局或云服务器,用户再从服务器读取数据,可以实现联网监控分析。整个过程为自动化处理,不需人为干预处理。

氮氧化物在线监测系统原理介绍:

将氧气按照分析仪能够接受的压力、温度、湿度、流量、(含尘量)、以及干净程度完成其处理功能,主要完成以下几项工作:

样品取样:用真空取样泵或直流无刷泵将样气从烟道等环境中抽出

粉尘过滤:被测气体经过精密粉尘过滤器再进入取样管路,如果是高粉尘环境可以选配自动反吹系统

降温处理:通过取样探头和取样管路降温,可以处理600℃以内的气体,更高温度可定制

选配功能:双级电子冷凝除湿系统,将气体的露点稳定控制在4℃或5℃

焦油处理:氧气经过焦油过滤器以后除去焦油和残余粉尘

气水分离:氧气经取样管路降温以后出现游离水,气水分离器将气、水、残余粉尘分开,自动排水

二次过滤:根据现场湿度大小选配,进行二次水汽分离

伴热功能:此功能为选配,加热、保温,防止水汽凝露和部分气体溶于水,冬天防止采样管路结冰

检测分析:实时检测并显示浓度,并以4-20mA/RS485等信号方式传输数据,也可以通过DTU无线传输或网络传输到远程服务器或环保局、监测站

流量调节:控制气体的检测分析进气量

气体切换:进行被测气体、标准气体或空气的切换

反吹功能:选配,预留反吹接口,可接入8mm的气管
